Как поставщик серводвигателей, я воочию убедился, насколько важна электромагнитная совместимость (ЭМС) для этих двигателей. ЭМС гарантирует, что серводвигатели могут работать в предполагаемой электромагнитной среде, не создавая помех другим устройствам и не подвергаясь влиянию внешних электромагнитных помех. В этом блоге я поделюсь некоторыми практическими советами о том, как обеспечить ЭМС серводвигателя.
Понимание основ ЭМС в серводвигателях
Прежде чем углубляться в решения, важно понять, что вызывает проблемы с ЭМС в серводвигателях. Серводвигатели, особенно высокоскоростные и оснащенные силовой электроникой, генерируют электромагнитные поля. Эти поля могут излучаться в окружающую среду или соединяться с другими электрическими цепями, приводя к помехам. С другой стороны, внешние электромагнитные источники, такие как радиоволны, помехи в линиях электропередачи и электростатические разряды, также могут влиять на работу серводвигателей.
Правильное заземление
Одним из наиболее фундаментальных способов обеспечения ЭМС является правильное заземление. Хорошая система заземления обеспечивает путь с низким сопротивлением для протекания нежелательных электрических токов. Для серводвигателей корпус двигателя должен быть надежно заземлен. Это помогает снять статические заряды, которые могут накопиться на двигателе, а также обеспечивает путь для возврата токов утечки.
При установке серводвигателя обязательно используйте специальный заземляющий провод соответствующей площади поперечного сечения. Избегайте использования общих заземляющих проводников, поскольку это может привести к возникновению помех между различными электрическими компонентами. Кроме того, убедитесь, что заземляющее соединение герметично и не подвержено коррозии. Ослабленное или корродированное заземляющее соединение может увеличить сопротивление, снижая эффективность защиты от проблем, связанных с электромагнитной совместимостью.
Экранирование
Экранирование — еще один важный метод обеспечения ЭМС. Экранирование предполагает покрытие серводвигателя и связанных с ним кабелей проводящим материалом, например металлической фольгой или сеткой. Экран действует как барьер, предотвращая выход или попадание электромагнитных полей в двигатель и кабели.
Что касается самого серводвигателя, некоторые двигатели оснащены встроенным экраном. Однако в противном случае вы можете использовать экранированный корпус. Что касается кабелей, используйте экранированные кабели для сигналов питания, управления и обратной связи. Экран кабеля должен быть заземлен с обоих концов. Это гарантирует, что любые индуцированные токи в экране безопасно отводятся на землю, снижая риск помех.

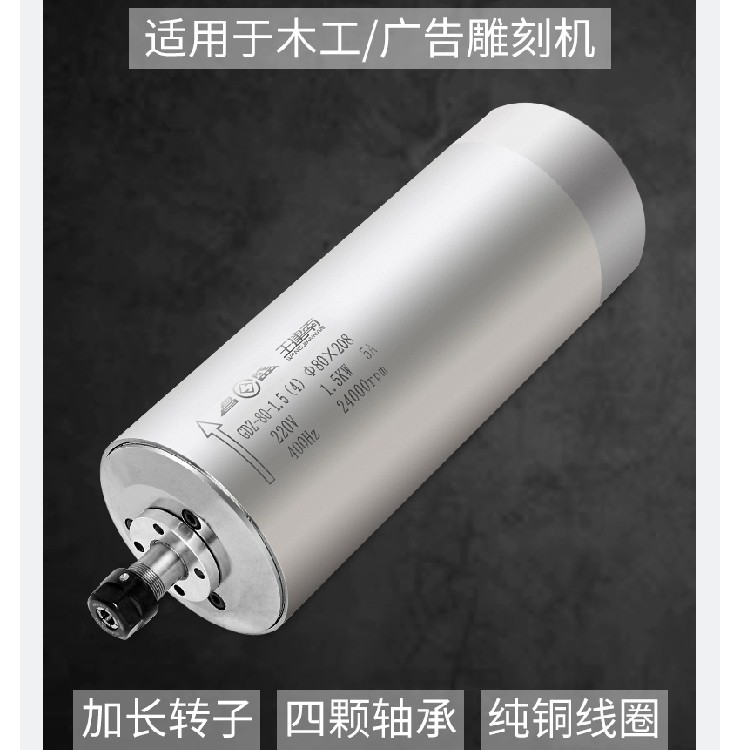

Например, если вы используетеШпиндель с водяным охлаждением мощностью 3,2 кВт, который часто работает в непосредственной близости от серводвигателей, необходимо надлежащее экранирование шпинделя и кабелей серводвигателя для предотвращения помех между ними.
Фильтрация
Фильтрация — эффективный способ уменьшить электромагнитные помехи в серводвигателях. Фильтры используются для блокировки или ослабления нежелательных частот, позволяя при этом проходить нужным сигналам. Существуют различные типы фильтров, которые можно использовать в системах серводвигателей.
Сетевые фильтры обычно используются для уменьшения кондуктивных помех в источнике питания. Эти фильтры могут быть установлены между источником питания и сервоприводом. Обычно они состоят из катушек индуктивности, конденсаторов и резисторов, расположенных в определенной конфигурации для подавления высокочастотного шума.
Фильтры сигналов также можно использовать для сигналов управления и обратной связи. Например, фильтры нижних частот можно использовать для удаления высокочастотного шума из сигналов обратной связи по положению или скорости, обеспечивая точное управление серводвигателем.
Выбор компонентов
Выбор компонентов системы серводвигателя может оказать существенное влияние на ЭМС. При выборе серводвигателя обратите внимание на приводы, разработанные с учетом ЭМС. Некоторые приводы оснащены встроенными функциями ЭМС, такими как схемы фильтрации и экранирования.
Аналогично и для других компонентов, таких какДрайвер шагового двигателя M860H, выбирайте продукты, соответствующие соответствующим стандартам ЭМС. Высококачественные компоненты, как правило, лучше минимизируют электромагнитное излучение и более устойчивы к внешним помехам.
Планировка и установка
Расположение и установка системы серводвигателей также играют роль в обеспечении ЭМС. Держите серводвигатель и связанные с ним компоненты вдали от источников электромагнитных помех, таких как большие двигатели, трансформаторы и радиопередатчики.
Отделите силовые кабели от кабелей управления и обратной связи. Силовые кабели могут переносить сильноточные и высокочастотные помехи, которые могут легко соединиться с чувствительными сигналами управления и обратной связи. Используйте кабельные лотки или кабелепроводы, чтобы кабели были организованы и разделены.
При установке серводвигателя убедитесь, что он надежно закреплен. Вибрация может привести к ослаблению соединений, что может привести к проблемам с ЭМС. Кроме того, убедитесь, что вокруг двигателя достаточно места для надлежащей вентиляции, поскольку перегрев также может повлиять на производительность двигателя и его характеристики ЭМС.
Тестирование и проверка
После установки системы серводвигателя важно протестировать и проверить ее характеристики ЭМС. Это можно сделать с помощью специального оборудования для испытаний на ЭМС. Проведите испытания на излучаемые и кондуктивные помехи, чтобы убедиться, что двигатель не создает чрезмерных электромагнитных помех.
Если во время тестирования будут обнаружены какие-либо проблемы с ЭМС, вернитесь и проверьте установку, заземление, экранирование и выбор компонентов. Вносите необходимые изменения, пока система не будет соответствовать требуемым стандартам ЭМС.
Заключение
Обеспечение ЭМС серводвигателя — это многогранная задача, которая включает в себя правильное заземление, экранирование, фильтрацию, выбор компонентов, компоновку и установку, а также тестирование. Следуя этим рекомендациям, вы сможете свести к минимуму электромагнитные помехи, повысить надежность и производительность вашей системы серводвигателей, а также обеспечить ее бесперебойную работу в предполагаемой электромагнитной среде.
Если вы ищете высококачественные серводвигатели или сопутствующие компоненты, такие какЭр20 Гайкаи вы хотите обеспечить EMC в своих приложениях, обращайтесь к нам. Мы здесь, чтобы помочь вам выбрать правильные продукты и предоставить необходимую техническую поддержку. Свяжитесь с нами, чтобы начать обсуждение закупок и найти лучшие решения для ваших конкретных требований.
